วิธีเข้าหัวแลน(Lan) RJ-45 Cat5e  และ Cat6 (หัวแลน และสายแลน ยี่ห้อง Link)

เมื่อต้องการเชื่อมต่อคอมพิวเตอร์ตั้งแต่ 2 เครื่องขึ้นไปเข้าด้วยกันและแชร์ทรัพยากรร่วมกัน เช่น แชร์ปริ้นเตอร์, แชร์ไฟล์งาน เป็นต้น  สามารถเชื่อมต่อคอมพิวเตอร์เข้าด้วยกันได้หลักๆ 2 วิธีคือ เชื่อมต่อผ่านสายแลน (lan connect) และเชื่อมต่อผ่านไฟไว (wireless conect ) เมื่อต้องการเชื่อมต่อผ่านสายแลน ก็ต้องมีสายแลนก่อนถึงดำเนินการเชื่อมต่อได้ ทริปนี้จึงนำเสนอวิธีเข้าหัวแลน RJ-45 ด้วยสายแลน (Lan) มาตรฐานที่ใช้กันอย่างแพร่หลายในปัจจุบันคือ หัว RJ-45 Cat5e และ RJ-45 Cat6  เริ่มต้นเตรียมอุปกรณ์ดังนี้

01. วิธีเข้าหัวแลน (lan) RJ-45 Cat5e

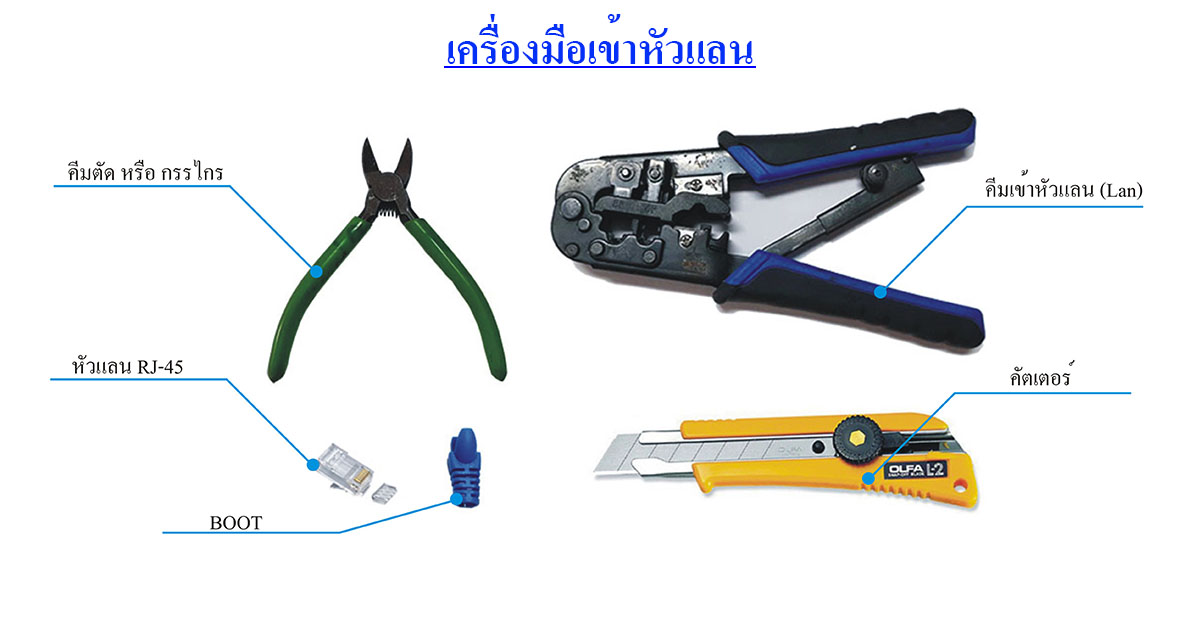

สิ่งที่ต้องเตรียม

1. สายแลน Cat5e (ความยาวตามต้องการ)
2. คีมย้ำหัวแลน RJ-45
3. คีมตัด หรือกรรไกร
4. หัว RJ-45 (Cat5)
5. บูท สำหรับหัวแลน RJ-45 Cat5 (มีหรือไม่มีก็ได้)
6. คัตเตอร์







วีดีโอ ประกอบขั้นตอนเข้าหัวแลน RJ-45 (UTP Cat5e Cable)

เมื่อเตรียมอุปกรณ์ครบแล้วมาเริ่มขั้นตอนเข้าหัวแลนกันเลย



1. ใส่ Boot เข้าไปในสายแลน โดยหันส่วนที่เป็นขาล็อก boot ไปทางปลายสายแลน (ตามรูป)

2. ปอกพลาสติกหุ้มสายแลน (Lan) Jacket (ระยะห่างจากปลายสายประมาณ 3-5 เซ็นติเมตร)

3. จัดเรียงสายแลน(Lan) ให้ตรงตามมาตรฐาน  (หากไม่จัดเรียงสีสายแลนตามมาตรฐานนี้ จะทำให้คุณภาพการใช้งานสายของท่านมีปัญหาเรื่องรับส่งข้อมูลน้อย  หรือรับส่งข้อมูลไม่ได้)

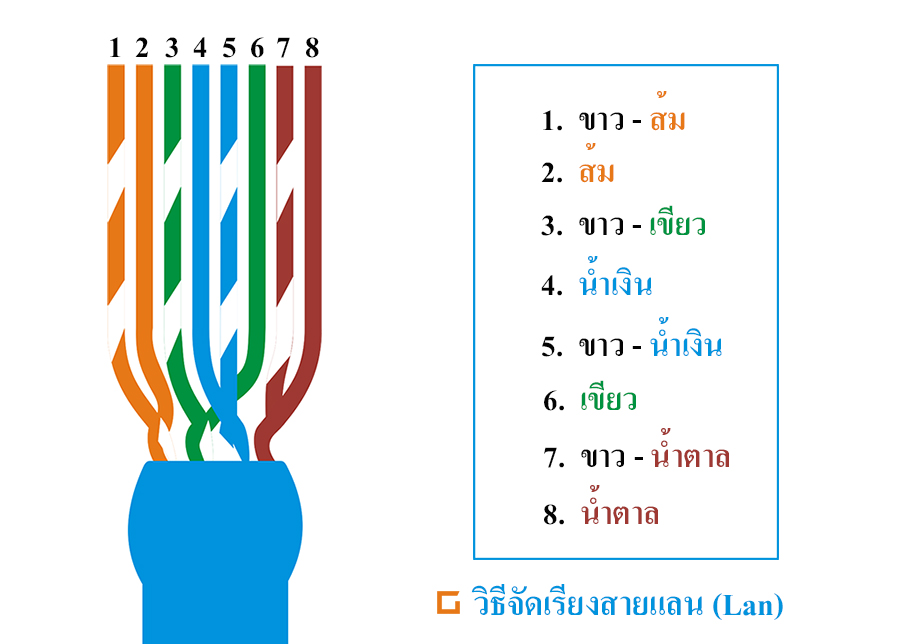

วิธีจัดเรียงสีสายแลน(Lan)

4. ตัดปลายสายแลน(Lan) ในแนวตรง (ตัดด้วยกรรไกร หรือคีมตัดสาย) ให้ปลายสายทองแดงทุกเส้น(สี)ยาวเท่ากัน (เหลือปลายสายแลน (เส้นทองแดง) ประมาณ 1.5 เซ็นติเมตร)

5. นำหัวแลน(Lan) RJ-45  Cat5 มาสวมเข้ากับปลายสายแลนที่ตัดเรียบร้อยตามข้อ 4 โดยหงายหัวแลน(Lan) RJ-45  Cat5  ขึ้น และสายสีขาว - ส้ม อยู่ด้านซ้ายของหัวแลน

6.  ใส่สายแลน(Lan) (เส้นทองแดง) ให้ทุกเส้นเข้าสุด  ชนขอบด้านนอกของหัว RJ-45

มุมมองด้านข้างเมื่อสอดสายแลน(Lan) เข้าหัว RJ-45

7. สวม Boot เข้าไปในหัวแลน(lan) โดยขอบของ Boot ชนสนิท กับของของหัว RJ-45  (ตามรูป)

มุมมองด้านข้างเมื่อสวม Boot เข้ากับหัว RJ-45

8.  นำหัวแลน(Lan) ที่ได้จากข้อ 7 ใส่เข้าไปในคีมย้ำหัว (ใส่จนส่วนหัว RJ45 ที่เป็นพลาสติกใส เข้าไปสุดในคีมย้ำหัว) ตามรูป  และทำการบีบคีมย้ำหัวเพื่อทำการเข้าหัวแลน(Lan) RJ-45

มุมมองด้านข้างเมื่อเตรียมเข้าหัวแลน(Lan) RJ-45

มุมมองด้านข้างเมื่อเตรียมเข้าหัวแลน(Lan) RJ-45

9.  หลังจากบีบคีมย้ำหัวแลน(Lan) RJ-45 เรียบร้อยแล้ว จะได้หัวแลน(Lan) พร้อมใช้งาน ตามรูปด้านล่าง

สิ้นสุดขั้นตอนเข้าหัวแลน(Lan) cat5e | RJ-45 Cat5




02. วิธีเข้าหัวแลน (lan) RJ-45 Cat6

สิ่งที่ต้องเตรียม

1. สายแลน Cat6 (ความยาวตามต้องการ)
2. คีมย้ำหัวแลน RJ-45
3. คีมตัด หรือกรรไกร
4. หัว RJ-45 (Cat6)
5. บูท สำหรับหัวแลน RJ-45 Cat6 (มีหรือไม่มีก็ได้)
6. คัตเตอร์

1. ใส่ Boot เข้าไปในสายแลน โดยหันส่วนที่เป็นขาล็อก boot ไปทางปลายสายแลน (ตามรูป)

2. ปอกพลาสติกหุ้มสายแลน (Lan) Jacket (ระยะห่างจากปลายสายประมาณ 3-5 เซ็นติเมตร)

3. แยก Filler Slot และ Sling  ออกจากเส้นทองแดง  (ตามรูปด้านล่าง)

4. ตัด Filler Slot และ Sling  ออก

5. จัดเรียงสายแลน(Lan) ให้ตรงตามมาตรฐาน  (หากไม่จัดเรียงสีสายแลนตามมาตรฐานนี้ จะทำให้คุณภาพการใช้งานสายของท่านมีปัญหาเรื่องรับส่งข้อมูลน้อย  หรือรับส่งข้อมูลไม่ได้)

6. ตัดปลายสายแลน(Lan) ในแนวเฉียงประมาณ 45 องศา (ตัดด้วยกรรไกร หรือคีมตัดสาย) (เหลือปลายสายแลน (เส้นทองแดง) ประมาณ 2-3 เซ็นติเมตร)

7. สวมตัวจัดสายแลน(Lan) เข้าไปในสายแลน (lan) (ตัวจัดเรียงสายจะแถมมากับหัว RJ-45 Cat6) โดยหงายตัวจัดสายขึ้น และเส้นลวดของสายแลนสี ขาว-ส้ม อยู่ด้านซ้าย

มุมมองด้านข้าง เมื่อสวมตัวจัดสายแลน(Lan) RJ-45 Cat6

8. ตัดปลายสายแลน(Lan) ให้เส้นลวดทองแดงทุกเส้นเสมอกับขอบตัวจัดสาย

สังเกตุให้ปลายสายลวดทองแดงทุกเส้นชนกันขอบด้านบนของตัวจัดสาย

9. นำหัวแลน(Lan) RJ-45  Cat6 มาสวมเข้ากับตัวจัดสายแลน ตามข้อ8 โดยหงายหัวแลน(Lan) RJ-45  Cat6  ขึ้น และสายสีขาว - ส้ม อยู่ด้านซ้ายของหัวแลน

มุมด้านข้าง ตัวจัดสายแลน จะล็อกเข้ากับหัว RJ-45 Cat6

10.  สวม Boot เข้าไปในหัวแลน(lan) โดยขอบของ Boot ชนสนิท กับของของหัว RJ-45  (ตามรูปด้านล่าง)

สังเกตุให้ Boot เข้าสนิทกับหัว RJ- 45

11.  นำหัวแลน(Lan) ที่ได้จากข้อ10 ใส่เข้าไปในคีมย้ำหัว (ใส่จนส่วนหัว RJ45 ที่เป็นพลาสติกใส เข้าไปสุดในคีมย้ำหัว) ตามรูป  และทำการบีบคีมย้ำหัวเพื่อทำการเข้าหัวแลน(Lan) RJ-45

12. หลังจากบีบคีมย้ำหัวแลน(Lan) RJ-45 เรียบร้อยแล้ว จะได้หัวแลน(Lan) พร้อมใช้งาน ตามรูปด้านล่าง

เสร็จสิ้นขั้นตอนเข้าหัวแลน (Lan) UTP Cat6 RJ-45
